主機

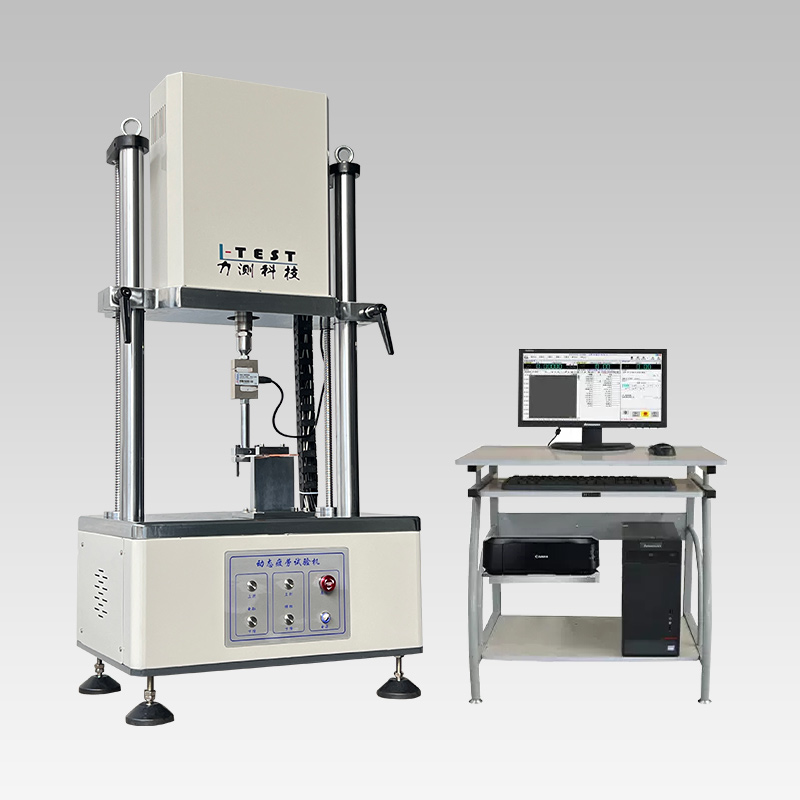

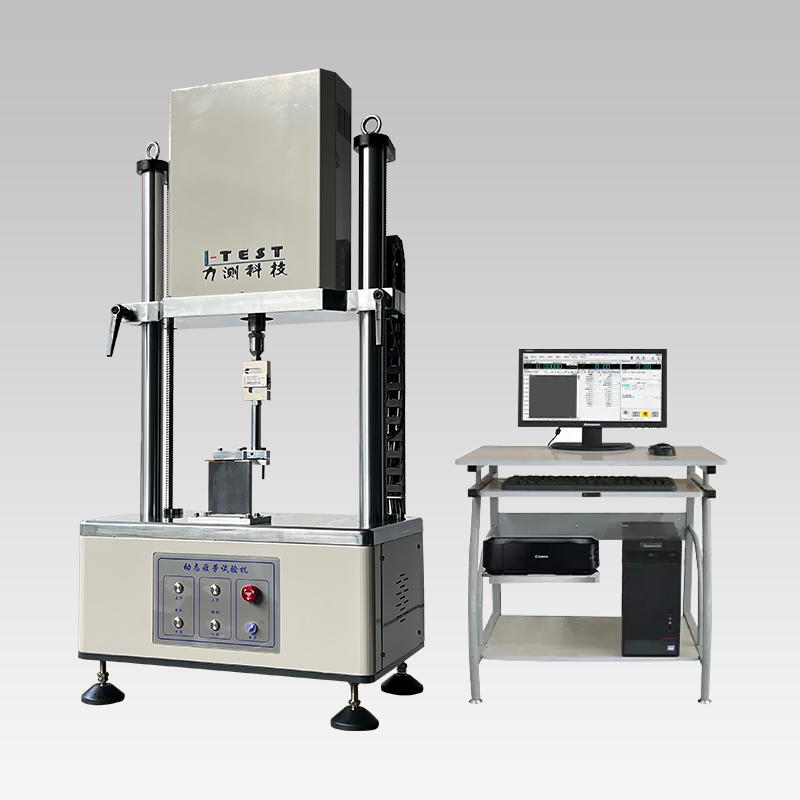

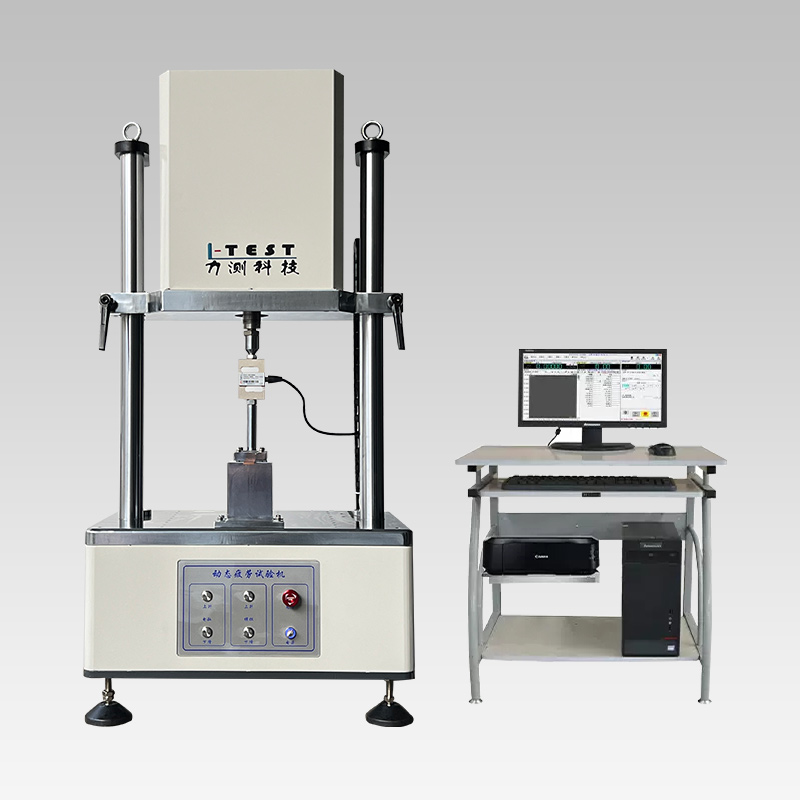

本試驗機的加載機構選用可靠性高、便于伺服閉環控制的伺服電動缸，電動缸將伺服電機的旋轉運動通過絲杠和絲杠副的機械運動轉換為推桿的直線運動。利用伺服電機的閉環控制特性，可以很方便地實現對加載力、速度和位置的精密控制； 電動缸安裝在橫梁上，橫梁可以電動調節，調整試驗空間，試驗空間調整完畢，使用螺釘將橫梁固定。電動缸選用松下伺服電機，臺灣精密滾珠絲杠，功能完善，性能先進，使用可靠。
電腦控制
采用電腦控制，可打印及儲存圖形，測試資料儲存于硬盤(每一筆資料皆可儲存，不限次數)，測試條件皆由計算機書面設定，方便且快速。
測試波形
正弦波、三角波等其他波形測試。
測試項目
拉伸試驗
壓縮試驗
拉壓疲勞試驗
拉壓保持力試驗
定力測試
定變形測試
技術指標
|
名稱 |
技術參數 |
|
最大試驗力 |
5000N |
|
試驗力試驗頻率 |
0.1-10Hz |
|
電動缸行程 |
300mm |
|
試驗速度 |
0-500mm/s |
|
示值分辨率 |
0.01N |
|
計數器容量 |
999999 |
|
計數停機準確度 |
±1 |
|
測試振幅 |
±0-5mm（可調） |
|
電源電壓 |
220VA/50HZ |
|
電機功率約 |
1 kW |
配件清單
|
項目名稱 |
廠家及規格 |
數量 |
|
電動缸 |
自主研發 |
一臺 |
|
傳感器 |
美國AiLogics |
一臺 |
|
測控板卡 |
自主開發 |
一臺 |
|
測控軟件系統 |
自主開發 |
一套 |
|
計算機 |
聯想 |
一臺 |
|
1工位夾具 |
自制 |
一套 |
